使用Cisco的Switch在區域網路裡防止ARP類型的攻擊

區域網路的架構中，有許多的TCP/IP主機系統在運作，運作過程中ARP(Address Resolution Protocol)協定，在終端主機的通訊上扮演十分關鍵的角色；ARP協定的基本功能，是透過目標裝置的IP位址，動態查詢到動應的MAC位址，以保證通訊能順利進行。

由於ARP協定主要是採用動態的方式運作，容易產生安全性的風險，網路上十分容易找尋到相關的駭客工具程式，例如NetCut軟體。這套軟體會透過ARP協定封包，毒害終端主機系統的ARP Cache，造成終端主機系統ARP Cache內，針對預設閘道產生錯誤的MAC位址對應；一旦終端主機針對預設閘道的MAC對應出現問題，會造成終端主機的系統，無法連結到跨越預設閘道的所有網路，網路連線中斷的問題就會出現。

區域網路中若使用Cisco的Switch進行網路的連結，可以在Switch上啟用DAI (Dynamic ARP Inspection) 的運作機制，防範此種ARP類型的攻擊。換句話說，若在Switch上啟用DAI的防護機制，當終端使用者一旦開始進行ARP毒害的攻擊行為，想要中斷其他使用者的網路連線時，Switch就會主動將攻擊者連接到Switch的網路介面，直接中斷使用，最後的結果是網路上其他使用者的網路連線沒有中斷，反而是攻擊者的主機網路連線會中斷，如此就可確保網路的正常使用。

以下簡單介紹DAI的運作原理與相關設定：
DAI防護機制要能正常運作，前提條件是Switch上必須先建立一張表格，表格內儲存著終端主機系統上IP位址與MAC位址的對應，如此一來，當終端主機系統傳送ARP回應訊息時，Switch可以比對回應訊息內的資訊是否與表格內的記錄一致，若有不一致的狀況，代表有違規的ARP訊息傳遞到Switch，Switch的作業系統就可以主動將發生違規的介面停用，避免合法使用者的網路連線遭到非法使用者中斷。此表格的建立可透過DHCP snooping的機制建立，DHCP snooping可防止非法DHCP Server造成用戶端IP組態資訊不正確的問題，細節可參考恆逸電子報(防堵私自架設DHCP伺服器 http://www.uuu.com.tw/public/content/article/110912tips.htm)。

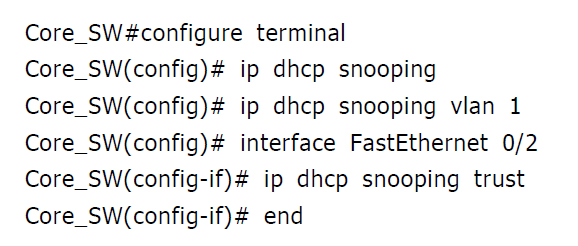

以下為測試環境與相關指令：

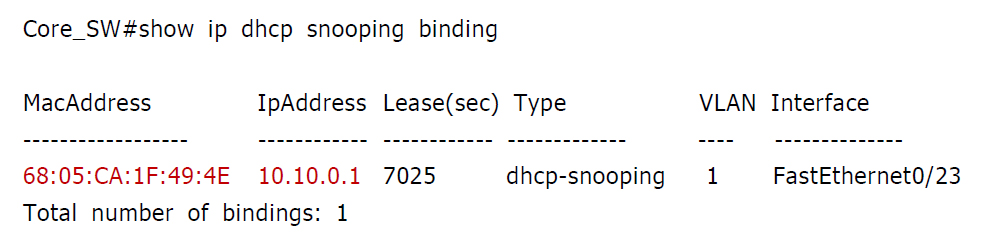

當DHCP用戶端透過DHCP取得合法的IP組態資訊後，Switch即會透過DHCP snooping的機制，建立合法IP位址與合法MAC位址的對應資訊表，可使用以下指令確認：

有了這張對應表，接下來就可以在設備上啟用DAI的防護功能，防止非法的ARP攻擊行為：

若有介面的連線屬於Uplink，而且沒有透過DHCP 取得IP位址的相關對應資訊時，可將這些Uplink的介面設定為Trust介面，避免設備在這些介面上收到ARP資訊時，誤判為非法的ARP流量：

最後筆者嘗試在DHCP Client的主機上使用NetCut軟體，Switch偵測到FastEthernet0/23的介面有非法的ARP流量，馬上將此介面停用，以下為設備上產生的訊息內容：
